钢结构旋转楼梯作为空间结构构件，受空间弯、剪、扭和轴力等共同作用，结构形式及其复杂。而旋转楼梯的设计也会因为所用的结构形式不同而产生不同的效果。

接下来，一起来了解一下其中最常用的2种结构形式——中柱式和板式。

钢结构旋转楼梯有哪几种类型

1、中柱式

中柱式是由钢管立柱、预制扇形踏步板、钢平台板及栏杆等组成。

平面是以中心立柱为圆心的同心圆，外形呈螺旋型三维空间曲线。

楼梯立面及平面示意图

同样的，结构体系也是以中心的钢柱为支撑点，楼梯踏板作为悬臂梁从钢柱挑出，沿曲线旋转上升排列。

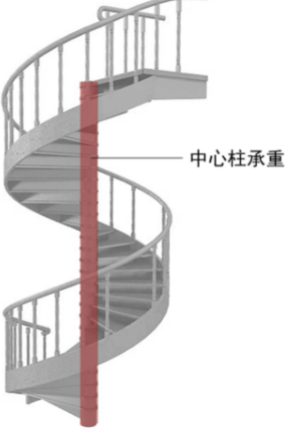

中柱式钢结构示意图

同时层高、楼梯宽度、装饰面层的种类等因素，对结构设计影响较大，因而在设计过程中，需与钢结构专业设计人员沟通，协同设计出满意的方案。

楼梯完成效果

中柱式结构在室内室外均广泛应用，室内适用于竖向空间联系，室外适用于从底层室外与楼层各层及屋顶。

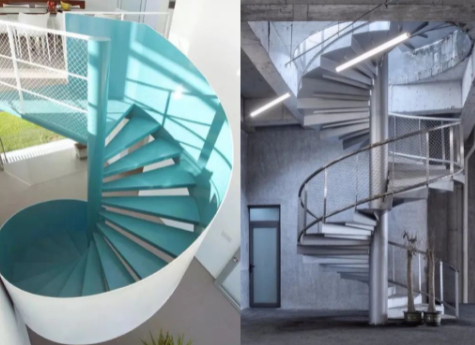

室内室外均广泛应用

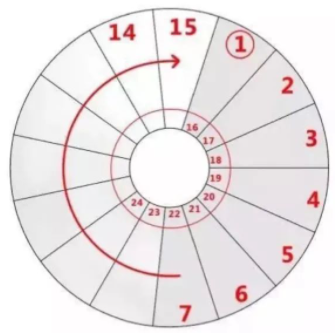

通常按每周15级左右踏步布置，基础结构类型适用层高为2.7~6m的空间。

每周15级踏步为宜

考虑到使用的安全性和舒适性，行人通过时，一般是下行较上行费力，为保证行人安全，在下行时能用右手握住扶手，宜考虑栏杆扶手按上行顺时针方向设置。

2、板式

板式旋转楼梯是由内、外空腹曲梁、底部封板、踏步板和栏杆等组成。

平面是以2个同心圆围合而成，外形呈双曲螺旋型三维空间曲线。

楼梯立面及平面示意图

其结构体系是以空腹曲梁为支撑，再将力传导到曲梁两端（通常指上下楼层）的结构体系上。

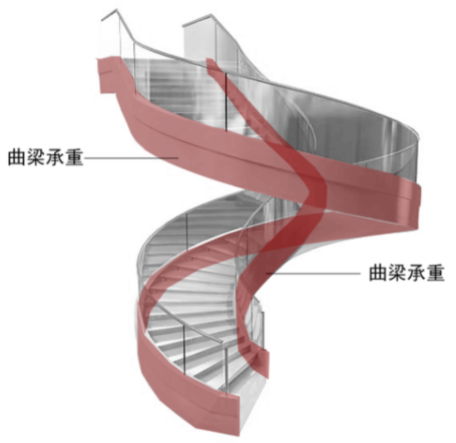

板式钢结构示意图

楼梯结构框架

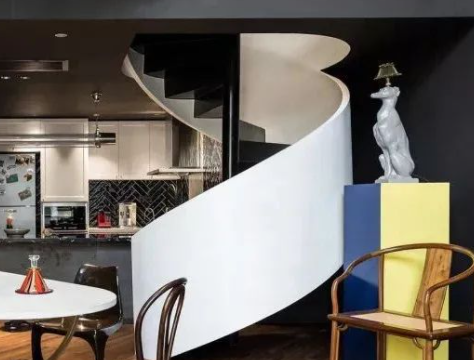

楼梯完成效果

板式结构多应用于室内，适用于人流较少的竖向空间。

通常内圆半径选用600~1000mm，每段楼梯踏步连续布置最多为18级，若超过18级则需设置休息平台。
